26.11.2009  Мерзнете в жигулях? Доработка системы отопления
Некоторые из вас, возможно, еще помнят, что первые «жигули» («изнеженные итальянцы», как их поспешили назвать водители «волг» и «москвичей») прославились мощным отопителем. Кое-кто считал особым шиком в самый лютый мороз подъехать к фирме в деловом костюме – и лишь по выходе из машины надеть пальто. Конечно, до предела совершенства было еще далеко: из отопителя прет горячая струя, сидящим впереди довольно комфортно, даже жарко, однако пассажирам сзади, мягко говоря, прохладно, ноги мерзнут, стекла покрываются наледью.

Попытки улучшить отопление малой кровью делались многими, но результативностью не отличались. Например, уплотнив стыки рукавов-воздуховодов с соплами, можно как-то перераспределить потоки, но средняя температура в салоне сильно не поднимется. Для этого нужно намного увеличить подачу горячего воздуха через радиатор печки, а вентилятор слабоват – сюда бы помощнее!

А ведь такой вентилятор уже давно жужжит на автомобилях ВАЗ «восьмого» семейства. Почему бы не использовать его на «классике»? Сравнение явно в его пользу: на «жигулях» моторчик вентилятора потребляет ток 4,5 А при частоте вращения 3000±150 об/мин, а на «самарах» – 14 А при 4100±200 об/мин.

1. Фронт работ: 1 – спилили этот гребешок; 2 – заменили резистор на «восьмой».Лабораторией на колесах выступила редакционная «четверка». На ней демонтировали нижнюю часть отопителя – кожух с встроенным в него электровентилятором. Последний («родной») удалили. Дальше – подгонка. Электромотор от «восьмерки» немного длиннее: чтобы он разместился в кожухе, один из аэродинамических гребней 1, направляющих поток воздуха к ногам, срезали (фото 1), что позволило нижней крышке полностью захлопываться. А как быть с крыльчаткой? «Беличье колесо» от 2108 сюда не встанет. Остается возложить его функции, насколько это получится, на обычный, от «классики», пятилопастный вентилятор. Конечно, его эффективность, по-видимому, ниже, чем «беличьего колеса» – не зря же электродвигатель 2108 сделали втрое мощнее, но с более легкой, по аэродинамическим понятиям, крыльчаткой ротор «восьмого» электродвигателя скорей всего будет вращаться с частотой существенно выше 4100 об/мин. Прикинем расход воздуха хотя бы очень приблизительно, по закону квадрата оборотов: получается, пятилопастная крыльчатка должна работать раза в два эффективнее. На это и расчет.

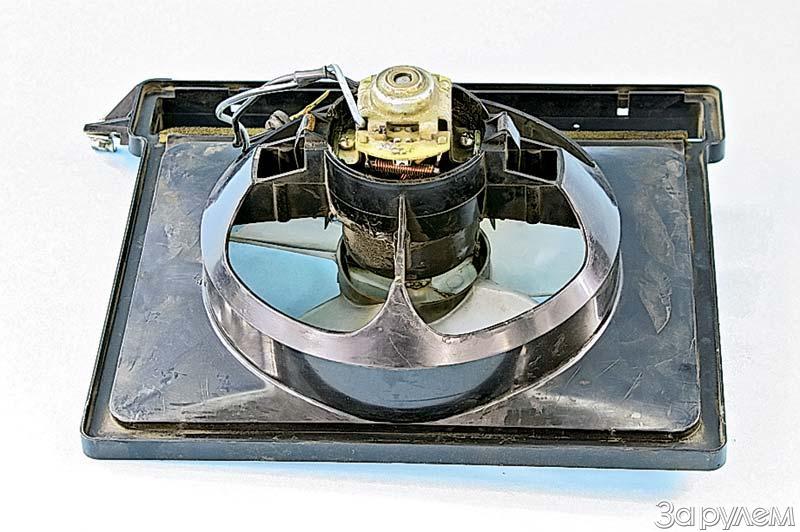

2. Сочетание «восьмого» электромотора и пятилопастной крыльчатки оптимально.  Отверстие в крыльчатке рассверлили до диаметра 7 мм и аккуратно напрессовали ее на вал «восьмого» электромотора. Здесь важно проследить, чтобы в собранном виде все встало на свои места (например, крыльчатка не цеплялась за радиатор отопителя). Прежде чем ставить переделанный «агрегат» на автомобиль, можно напрямую подать питание на моторчик, убедившись в том, что к «механике» претензий нет.

А что делать с резистором 2 (фото 1)? Его назначение – обеспечить «тихий» режим отопителя. Но со штатным, от «классики», резистором переделанный отопитель гонит слишком много воздуха, в чем мы сразу убедились. Поэтому и резистор использовали от 2108.

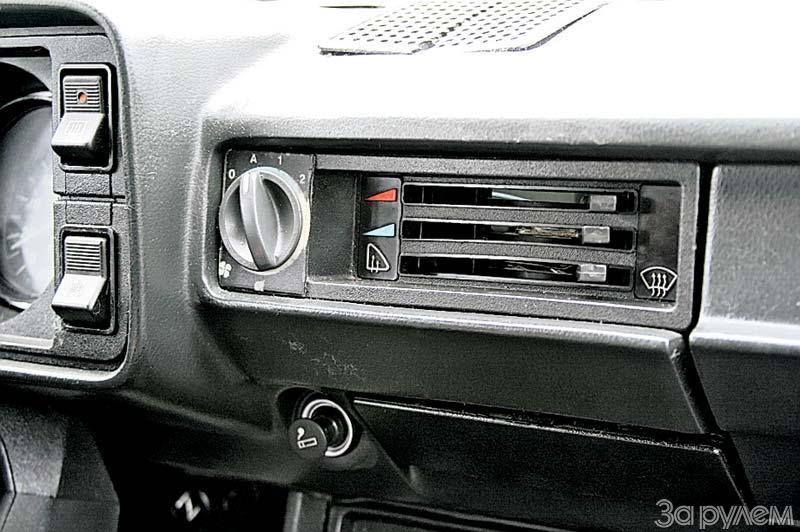

3. Переключатель режимов отопителя в новой ипостаси.   Выключатель электровентилятора у нас тоже от «восьмерки». Дело в том, что прежний, от «классики», не рассчитан на большой ток: при длительной работе он перегревается и даже плавится. Рукоятка переключения – от VAZ 2110 (фото 3), хотя это не так уж важно, можете приспособить любую. Электропитание организовали по «восьмерочной» схеме – получился трехскоростной отопитель, работающий только при включенном зажигании.

После этого аналогичную реконструкцию отопителя провели на «семерке». Прошлой зимой обе машины эксплуатировались без погодных ограничений. Отопители с увеличенной подачей убедительно продемонстрировали свои преимущества. Так, даже на «четверке», с ее увеличенным внутренним объемом и удаленным от отопителя задним стеклом электрообогрев последнего включать почти не приходилось.

Умельцев, которых заинтересует наш опыт, сразу предупредим: поскольку расход воздуха увеличен за счет повышения скорости потока (больше почти ничего в аэродинамике отопителя не меняли), работа отопителя «на высшей передаче», скажем честно, шумновата. Но когда за бортом минус тридцать и ниже, этот недостаток легко простить.

Источник: Журнал «За рулем»
